Mantenere connessioni Ethernet affidabili è fondamentale nell'automazione industriale, nei sistemi di trasporto, nel monitoraggio esterno e in altre applicazioni robuste. Le prese e i cavi Ethernet RJ45 tradizionali spesso mancano di elasticità in queste condizioni difficili. Tuttavia, i cavi di tipo industriale M12 sono in grado di gestirlo. Grazie all'eccellente tenuta, ai connettori robusti e alle caratteristiche elettriche standard del settore, i cavi Ethernet M12 forniscono una trasmissione dati affidabile in condizioni di vibrazioni, temperature estreme, polvere, umidità ed esposizione chimica
1, cos'è il cavo Ethernet M12?

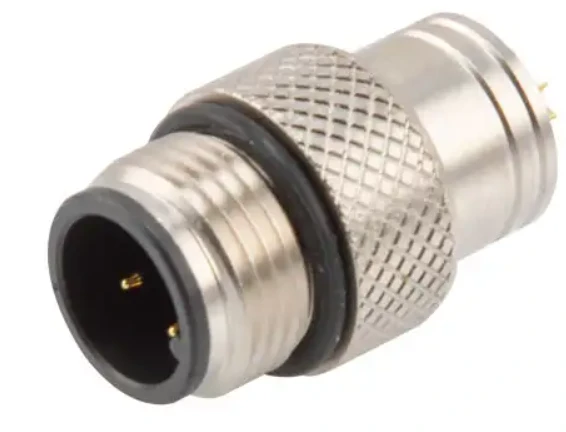

Il cavo Ethernet M12 utilizza connettori circolari M12 e un robusto meccanismo di accoppiamento filettato da 12 mm. M12 è stato originariamente sviluppato per ambienti con sensori e bus di campo e, grazie alle sue caratteristiche compatte e robuste, è ora ampiamente utilizzato nell'Ethernet industriale. Questi connettori forniscono livelli di protezione IP67, IP68 o superiori, garantendo la prevenzione di polvere, acqua e contaminazione, fornendo anche un bloccaggio meccanico per prevenire vibrazioni e tensioni.
2, vantaggi chiave in condizioni difficili
Il connettore M12 adotta un accoppiamento metallico filettato, in grado di sopportare vibrazioni e sollecitazioni meccaniche, rendendolo la scelta ideale per sistemi mobili o dinamici nell'industria manifatturiera, nell'assemblaggio automobilistico e nelle operazioni su binari. La soluzione Ethernet M12 ha un grado di protezione IP67 o IP68, garantendo una tenuta affidabile contro polvere, acqua e immersione temporanea, rendendola ideale per ambienti esterni o con scarico. Grazie a una progettazione adeguata, i connettori M12 possono resistere a olio, solventi e prodotti chimici di processo, rendendoli adatti per ambienti alimentari, automobilistici e petrolchimici. I connettori M12 sono più piccoli dei connettori RJ45, consentendo di risparmiare spazio in pannelli I/O densi o involucri di dispositivi e sono compatibili con switch industriali compatti e moduli I/O, privilegiando spazio e affidabilità.
3, Codifica connettore M12: scegliere la codifica corretta
Le diverse codifiche dei connettori M12 forniscono layout dei pin ottimizzati per diversi livelli di prestazioni Ethernet. La codifica D (8 pin, dati) supporta Fast Ethernet fino a 100 Mbps ed è la scelta standard per i sistemi industriali tradizionali o le applicazioni a media velocità. La codifica X (8 pin, dati) supporta Gigabit Ethernet o fino a 10 Gbps, rendendolo la scelta ideale per le moderne applicazioni ad uso intensivo di larghezza di banda come la visione artificiale o l'edge computing. R. I connettori con codice B e C vengono utilizzati per le connessioni di alimentazione, sensore o ProfiBUS, anziché per Ethernet. La scelta della codifica corretta è fondamentale per garantire la compatibilità del sistema ed evitare connessioni errate.
Con caratteristiche eccellenti, può essere utilizzato in molte condizioni ambientali difficili.
