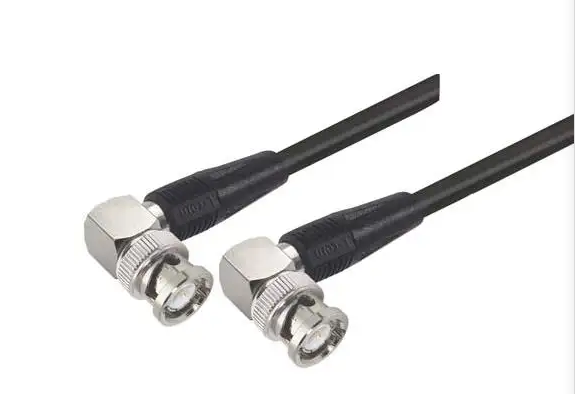

Essendo lo standard industriale per la trasmissione di segnali video e RF, i connettori BNC si sono evoluti in due versioni miniaturizzate, Mini BNC e Micro BNC, con lo sviluppo della tecnologia. Questo articolo confronterà queste tre versioni da diverse prospettive.
In termini di design delle dimensioni, il BNC standard mantiene il design tradizionale, mentre il Mini BNC raggiunge una struttura più compatta attraverso una riduzione delle dimensioni di circa il 30%, mentre il Micro BNC riduce ulteriormente il Mini BNC di circa il 30%, formando un chiaro gradiente di dimensioni, rendendo il Mini BNC e il Micro BNC particolarmente adatti per scenari limitati in termini di spazio come strumenti di test portatili, dispositivi portatili e sistemi di telecamere in miniatura.
In termini di caratteristiche di impedenza, il BNC standard dimostra la massima flessibilità e supporta due standard di impedenza di 50 Ω e 75 Ω, consentendogli di adattarsi alle diverse esigenze di trasmissione RF e video; Mini BNC e Micro BNC adottano un design unificato di impedenza da 75 Ω, che non solo semplifica il processo di produzione, ma è anche altamente conforme alla pratica industriale di trasmissione del segnale video, garantendo la stabilità e l'efficienza di trasmissione della corrispondenza del segnale, particolarmente adatto per i requisiti di corrispondenza dell'impedenza nelle applicazioni video ad alta-definizione.
La differenza nella prestazione in frequenza è particolarmente significativa. Il limite superiore della frequenza di 4 GHz del BNC standard può soddisfare i requisiti della trasmissione video e RF convenzionale, ma i suoi limiti stanno gradualmente emergendo nelle applicazioni ad alta-frequenza; Mini BNC e Micro BNC hanno aumentato la loro frequenza operativa a 12GHz ottimizzando il design strutturale interno. Questa innovazione consente loro di gestire con facilità i severi requisiti di video ad alta-definizione, apparecchiature di test ad alta-frequenza e futura trasmissione video 4K/8K, fornendo uno spazio applicativo di frequenza più ampio per i moderni sistemi elettronici.
Le differenze di posizionamento negli scenari applicabili sono chiare e concrete. Il BNC standard, con la sua affidabilità e ampia compatibilità, continua a dominare campi tradizionali come workstation video professionali, sistemi di monitoraggio della sicurezza e apparecchiature televisive e di trasmissione; Mini BNC domina nelle apparecchiature per telecamere ad alta-definizione, negli strumenti di test portatili e nei sistemi di controllo industriale con spazio limitato, bilanciando prestazioni e dimensioni; Micro BNC è specializzato in scenari di miniaturizzazione estrema ed è diventata la soluzione di connessione principale per apparecchiature di imaging medicale di fascia alta-, sistemi di telecamere miniaturizzati e strumenti di test estremamente compatti, costruendo congiuntamente un ecosistema applicativo completo dal tradizionale al miniaturizzato.
In termini di caratteristiche di trasmissione del segnale, è necessario chiarire che i connettori BNC sono essenzialmente strutture di trasmissione coassiali singole, non interfacce di segnale multi-canale. I segnali video RGB solitamente devono essere trasmessi attraverso tre interfacce BNC indipendenti (colori primari R/G/B) insieme ai segnali di sincronizzazione H-sync/V-sync, invece di trasportare 5 segnali all'interno di una singola interfaccia BNC. La resistenza di isolamento del BNC standard è maggiore o uguale a 5000 M Ω, garantendo un'elevata affidabilità della trasmissione del segnale; Mini BNC e Micro BNC migliorano ulteriormente l'integrità dei segnali ad alta-frequenza attraverso un design ottimizzato mantenendo lo stesso livello di resistenza di isolamento.
In termini di caratteristiche meccaniche, il BNC standard adotta una struttura di bloccaggio a baionetta, che richiede una rotazione in senso orario di 18 gradi per ottenere il bloccaggio. L'operazione è relativamente stabile ma leggermente macchinosa; Sia Mini BNC che Micro BNC adottano un design di connessione a baionetta ottimizzato, con angolo di rotazione più piccolo e funzionamento più conveniente, particolarmente adatto per dispositivi portatili e ambienti di test che richiedono connessioni frequenti. Questo miglioramento del design meccanico raggiunge un equilibrio ideale tra praticità e affidabilità per i connettori miniaturizzati.
La caratteristica comune tra i tre è che adottano tutti un'unica struttura di trasmissione coassiale, soddisfacendo diverse esigenze applicative da quelle tradizionali a quelle miniaturizzate attraverso dimensioni diverse e design ottimizzati. Nella selezione pratica, il BNC standard è adatto per scenari convenzionali, il Mini BNC raggiunge un buon equilibrio tra prestazioni e spazio e il Micro BNC fornisce la soluzione ottimale per requisiti di spazio estremi, formando insieme un sistema completo di tecnologia di connessione dal tradizionale al miniaturizzato.
