Cavo coassiale MCX

Il cavo Coax MCX è un cavo coassiale di alta qualità progettato per un'ampia gamma di applicazioni, tra cui telecomunicazioni, trasmissione dati e connessioni RF (radiofrequenza). Questo cavo è noto per la sua affidabilità, integrità del segnale e facilità d'uso, che lo rendono la scelta preferita in vari settori.

Applicazioni:

• Antenne e ricevitori RF
• Sistemi GPS
• Dispositivi di comunicazione wireless
• Apparecchiature di prova e misurazione
• Automazione industriale
• Telecomunicazioni

• Applicazioni IoT (Internet delle cose).

•


Informazioni tecniche:

Tipo di connettore: MCX maschio/femmina/diritto/ad angolo retto a MCX maschio/femmina/diritto/ad angolo retto/SMA o opzioni personalizzate.

Opzione connettore ad angolo retto: disponibile

Tipo di cavo: RG316/RG178/RG174 o personalizzato. opzioni semirigide a bassa perdita e formabili a mano

Lunghezza cavo: {{0}},3 M/0,5 M/1 M/2 M/3 M/5 M o personalizzato

Intervallo di frequenza: CC-6GHz

VSWR: inferiore o uguale a 1,2

Impedenza: 50 Ohm

Perdita di ritorno: inferiore o uguale a 18 dB

Perdita di inserzione: inferiore o uguale a 0,1 dB a 4 GHz

Materiale conduttore del cavo: rame puro

Materiale del connettore: rame + placcatura in oro

Ambientale

temperatura di esercizio

-40 grado ~+80 grado

Temperatura di conservazione

-40 grado ~+80 grado

Ecologico

A norma RoHS

Opzioni tipiche del prodotto

Spina maschio ad angolo retto MCX a maschio MCX

nome del prodotto	Cavo ponticello RG316 con connettore MCX
Materiale del connettore	Ottone
Finitura del connettore	Placcato oro
Tipo di cavo	RG316
Usato	Connessione RF

Intervallo di temperatura	-40 ~ +80 grado	Resistenza di contatto	Conduttore centrale Inferiore o uguale a 6 mΩ Conduttore esterno Inferiore o uguale a 1 mΩ
Intervallo di frequenze	{{0}}~6,0 GHz	VSWR	Dritto Inferiore o uguale a 1,20 Angiolo destro Inferiore o uguale a 1,30
Resistere alla tensione	750V	Impedenza	50 Ω
Tensione di lavoro	170 V massimo	Durabilità	500 cicli
Forza di estrazione del conduttore centrale	Maggiore o uguale a 0.49N	Resistenza di isolamento	Maggiore o uguale a 1000 MΩ

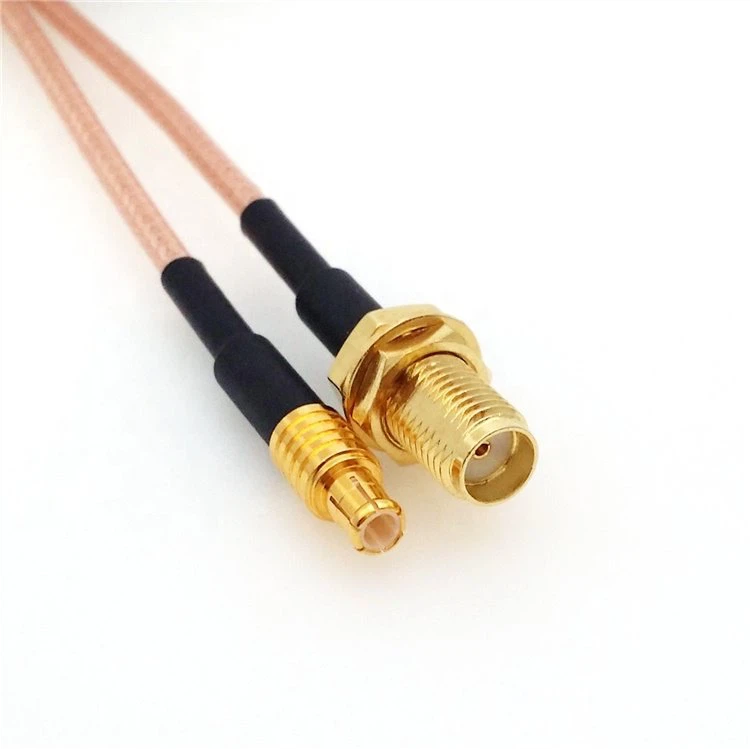

SMA femmina a MCX maschio RG316

Nome del prodotto	Cavo RF SMA femmina a MCX maschio RG316
Connettore A	SMA femmina (o personalizzata)
Connettore A	MCX maschio (o personalizzato)
Tipo di cavo	RG316(o RG316 RG316D RG58 RG142)
Lunghezza del cavo	0.2M (può essere personalizzato per la lunghezza richiesta)
Diametro esterno del cavo	Ø2,5 mm
Frequenza operativa	CC0-6GHz
V.S.W.R	Inferiore o uguale a 1,2
Impedenza caratteristica	50Ω

Parametro del cavo coassiale RG316

Costruzione
Articolo	Materiale	Diametro (mm)
1. Conduttore interno	Acciaio rivestito in rame con finitura argentata	7x0.17
2. Dielettrico	PTFE	1.52
3. Conduttore esterno	Treccia in rame placcato argento	1.95
4. Giacca	FEP	2.50
caratteristiche elettriche
Capacità (Pf/M)		96.45
Impedenza (Ohm)		50
Velocità(%)		70
Shielding Effectiveness (>dB)		13
Massimo. Opera. Voltaggio (VMS)		1200
Massimo. Opera. Frequenza (MHz)		3000
Temp. operativa ( grado )		da -55 a 200
Attenuazione (tipica)
Frequenza (MHz)		Attenuazione (<=dB/100m)
100		26.2
400		53.1
1000		85.6
3000		153.2

Caratteristiche:

1. Costruzione di alta qualità: il cavo coassiale MCX è costruito con materiali di prima qualità per garantire la massima chiarezza e durata del segnale. Il design coassiale di alta qualità riduce al minimo la perdita di segnale e le interferenze, rendendolo ideale per le applicazioni più impegnative.

2. Connettori MCX: questo cavo è dotato di connettori MCX, noti per il loro design compatto e leggero. I connettori MCX sono adatti per applicazioni con spazio limitato e forniscono una connessione sicura e affidabile.

3. Ampia compatibilità: il cavo è compatibile con un'ampia gamma di dispositivi e apparecchiature, tra cui antenne RF, ricevitori GPS, sistemi di comunicazione wireless e altro ancora. La sua versatilità lo rende una risorsa preziosa in qualsiasi configurazione tecnologica.

4. Bassa perdita di segnale: grazie alle sue caratteristiche di bassa perdita di segnale, questo cavo garantisce che i dati o i segnali RF vengano trasmessi in modo efficiente, con un degrado minimo. Questo è fondamentale per le applicazioni in cui l'integrità del segnale è fondamentale.

5. Installazione semplice: progettata per una facile installazione. I connettori MCX sono facili da usare e possono essere collegati o scollegati rapidamente senza attrezzi speciali.

6. Varietà di lunghezze: puoi scegliere tra varie lunghezze di cavo per soddisfare le tue esigenze specifiche. Che tu abbia bisogno di un cavo corto per connessioni ravvicinate o di uno più lungo per configurazioni più estese, abbiamo la soluzione per te.

Ottieni oggi stesso il cavo Coax MCX e sperimenta la trasmissione del segnale, l'affidabilità e le prestazioni senza soluzione di continuità nelle tue applicazioni. Che tu operi nel campo delle telecomunicazioni, dell'elettronica o dell'automazione industriale, questo cavo è una scelta affidabile per soddisfare le tue esigenze di connettività.
